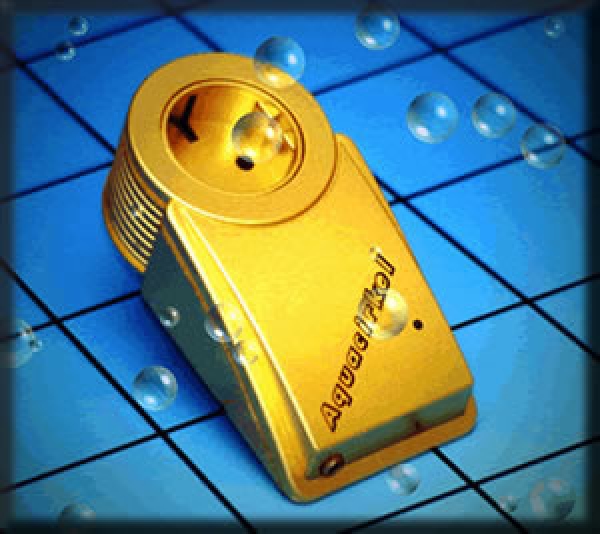

Aquacirkel von Alpha Projekt
Vorschaltgerät für Warmwasser-Zirkulationspumpen
Schon seit 2004 bei uns im Programm!
Einfache Montage!
Ein an der Warmwasserleitung angelegter Temperaturfühler spürt, wenn der Warmwasserhahn kurz aufgedreht wird und misst die Temperatur. Ist diese niedriger, als die Sollwert-Temperatur von 38°, schaltet der "Aquacirkel" die Zirkulationspumpe in Gang, bis die gewünschte Temperatur am Fühler im Rücklauf gemessen wird. Sofort hat man warmes Wasser an der Zapfstelle.
Hinweise zu Vorschaltgeräten
ANWENDUNG:
Sie öffnen irgendwo im Haus kurz einen Warmwasserhahn und schließen ihn sofort wieder. Sie benutzen den Wasserhahn also wie den Knopf einer Fernsteuerung. Der DBS-Sensor (blau) an der Warmwasserleitung registriert eine Temperaturerhöhung. Der AQUACIRKEL fragt jetzt den Temperatursensor (rot) an der Zirkulationsleitung, ob diese Leitung wärmer als 38°C ist. Wenn ja, so bleibt die Zirkulationspumpe ausgeschaltet, weil das Wasser im ganzen Leitungssystem, also auch am Wasserhahn, noch warm genug ist. Das ist die sogenannte Wiederanlaufsperre, die verhindert, dass die Zirkulationspumpe bei jedem Öffnen anspringt.Ist die gefühlte Temperatur aber niedriger als 38°C, so startet der AQUACIRKEL die Zirkulationspumpe und lässt diese so lange laufen, bis die gewünschten 38°C erreicht sind. Die Praxis hat gezeigt, dass dann am Wasserhahn 40°C und mehr anliegen, sobald unten an der Zirkulationsleitung, also dicht vorm Boiler, das Wasser mit 38°C zurück kommt. Durch diese Funktionsweise erlaubt der AQUACIRKEL eine kürzest mögliche Pumpenlaufzeit und den höchsten Energiespareffekt.
Weiterhin startet der AQUACIRKEL die Zirkulationspumpe einmal innerhalb von 24 Stunden, nämlich dann, wenn Ihr Öl- oder Gaskessel, oder die Solaranlage den Boiler auf die höchste Temperatur gebracht hat. In diesem Fall läuft die Zirkulationspumpe so lange, bis am Temperatursensor (rot) die höchste Boilertemperatur ankommt plus einer Zeit von dreißig Sekunden. So werden eventuell auftretende Legionellen-Kolonien wirksam vernichtet.
Vorteile des Aquacirkels:
* Er startet die Zirkulationspumpe nur bei Bedarf* Sollte die Warmwasserleitung noch warm genug sein, wird die Zirkulationspumpe nicht zugeschaltet.
* Legionellenschutz-Schaltung: Einmal innerhalb von 24 Stunden wird der Zirkulationskreislauf komplett umgewälzt und zwar dann, wenn die Speichertemperatur am höchsten ist.
* Selbst berechnende Abschaltung: Der AQUACIRKEL errechnet nach dem ersten Durchlauf, wie lange die Zirkulationspumpe laufen muß, damit an den Warmwasser-Zapfstellen eine ausreichende Temperatur anliegt. So wird keine unnötige Energie verschwendet.
* Eine grüne Kontroll-LED zeigt die Funktion an.
* Es sind keinerlei Einstellungen oder Programmierungen erforderlich.
* Der AQUACIRKEL ist einfach und blitzschnell montiert, d.h. es gibt kaum Montagearbeitszeitkosten.
* Die Sensoren sitzen nicht in der Leitung, d.h. keine Leitungsquerschnittsverringerung!
* Bei Nachrüstung des AQUACIRKEL in bestehenden Anlagen ist kein!!! Eingriff in das vorhandene Leitungssystem erforderlich; d.h. es bleiben Garantieansprüche unangetastet und es gibt keinerlei Unabwägbarkeiten von Umbaumaßnahmen (ev. Undichtigkeiten) und auch keine Zusatzarbeiten wie das Entlüften der Leitungssysteme!
*Sie schonen Ihre Zirkulationspumpe; sie hält durch die Betriebsstundenverringerung einige Jahre länger durch!
* Sie sparen Wasser- und Abwassergebühren (Kaltes Wasser, was ansonsten durch Weglaufenlassen des kalten Wassers im Ausfluß verschwindet) und natürlich Stromkosten.
* Optimaler Einsatz gerade auch in Mietshäusern und Hotels.
