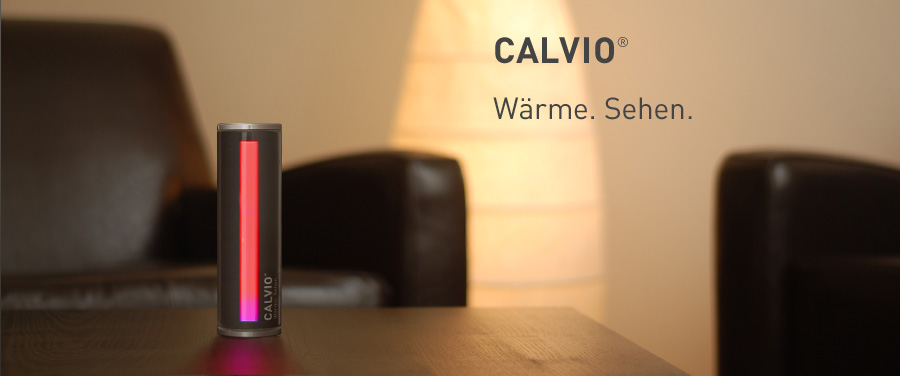

Speicher-Temperatur-Fernanzeige

CALVIO macht Wärme sichtbar – mehr Komfort für Holzheizung und Solaranlage!

Ob Holzheizung oder Solaranlage, ob Heizwasser-Pufferspeicher oder Trinkwarmwasser-Speicher – mit CALVIO können Sie den Wärmevorrat im Speicher auf einen Blick erkennen.
Und das ganz bequem vom Sofa aus, Dank Fernanzeige!
So können Sie komfortabel Ihre Holzheizung bzw. Ihre Solaranlage kontrollieren und dabei u.U. Energiesparen!

Sie erkennen bequem und können entscheiden,
• ob beim Stückholzkessel nachgelegt werden muss, weil die Wärme im Speicher nicht mehr ausreicht.
• ob beim Kaminofen noch nachgelegt werden darf, weil der Speicher noch Wärme aufnehmen kann.
Ideal für diese Anwendung mit Pufferspeicher ist die Darstellung des Temperaturbereichs 40…90 °C im Anzeigemodul.

Mit CALVIO erleben Sie die Solaranlage in Funktion.
Sie können tagsüber sehen, wie die Sonne den Speicherinhalt erwärmt. Und abends sehen Sie, wie groß der Wärmevorrat — Ihre solare Ernte — ist. So können Sie selbst entscheiden, ob bzw. wann die Nachheizung zugeschaltet werden muss.

Sie erzielen damit
• optimalen Komfort, da immer ausreichend Warmwasser zur Verfügung steht;
• maximale Energieeinsparung, da Zusatzwärme nur im notwendigen Maß genutzt wird.
Ideal für diese Anwendung mit Trinkwarmwasser-Speicher ist die Darstellung des Temperaturbereichs 25…55 °C im Anzeigemodul.

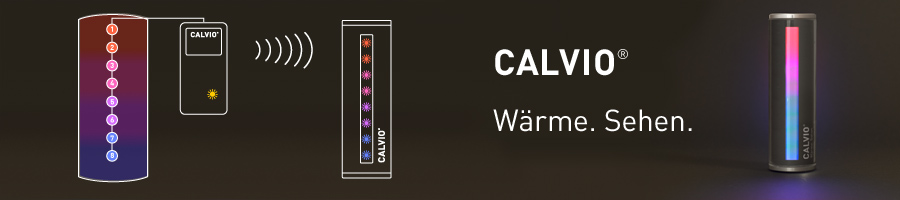

Die Sensorkette erfasst die Temperaturen in acht verschiedenen Schichthöhen des Speichers.
Sie wird auf der Außenhaut des Speichers unter der Isolierung befestigt. Es ist kein Werkzeug und kein Eingriff in den Speicher erforderlich.
Das Basismodul erfasst die Temperatur-Messwerte und bereitet diese zu sendefähige Daten auf. Es wird an der Speicherisolierung bzw. in der Nähe des Speichers befestigt und über das Stecker-Schaltnetzteil mit dem Stromnetz verbunden.
Mit einem Potentiometer kann der darzustellende Temperaturbereich zwischen 25…55 °C und 40…90 °C frei gewählt werden.

Bei Berührung des oberen Zylinderdeckels findet die Funkübertragung nur für einen Sekundenbruchteil statt, vermeidet so unnötigen Elektrosmog und verlängert die Batterielebensdauer des Anzeigemoduls. Die empfangenen Temperaturdaten werden im Anzeigemodul als Rot-/Blaufarbabstufungen in acht Schichthöhen dargestellt.
Die Temperaturen und Schichten werden für ca. 10 Sekunden mittels acht farbvariabler Rot/Blau-Leuchtdioden dargestellt und ermöglichen die intuitive Erfassung des Speicherladezustands.

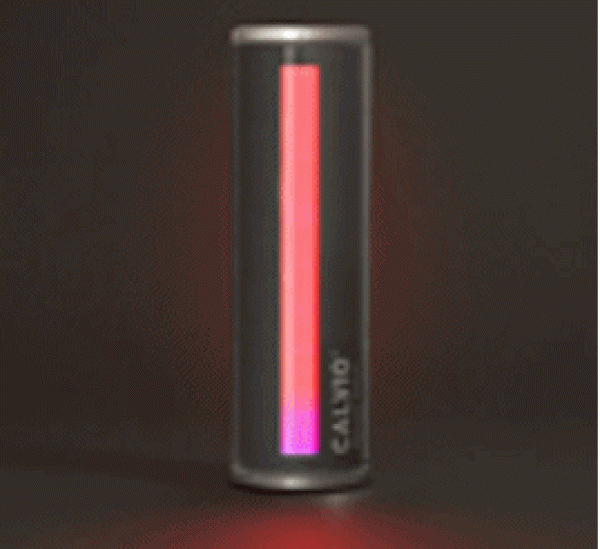

Hier im Zeitraffer...

CALVIO kann für unterschiedliche Wärmespeicher genutzt werden. Ob Trinkwarmwasser-Speicher, Kombispeicher oder Pufferspeicher – für jedes Temperaturniveau gibt es die richtige Einstellung.

Details

Farbmischung und korrespondierende Temperaturen

Farbmischung	Höchstes Temperaturniveau z. B. Pufferspeicher	Mittleres Temperaturniveau z. B. Kombispeicher	Niedrigstes Temperaturniveau z. B. Trinkwarmwasser-Speicher
rot	> 78 °C	> 65 °C	> 50 °C
pink-rot	63 - 78 °C	52 - 65 °C	40 - 50 °C
pink	48 - 63 °C	39 - 52 °C	30 - 40 °C
pink-blau	33 - 48 °C	27 - 39 °C	20 - 30 °C
blau	< 33 °C	< 27 °C	< 20 °C

Lieferumfang

• Basismodul mit Sensorkette
• Stecker-Schaltnetzteil
• Anzeigemodul inkl. 2 x Mignon AA 1,5 V
• Bedienungsanleitung

Basismodul mit Sensorkette

Gehäuse	Kunststoff, ABS (UL 94 HB)
Schutzart	IP 20 (DIN 40050)
Umgebungstemperatur	0 ... 40 °C
Abmessungen (B x H x T)	40 x 79 (mit Stecker 120) x 22 mm
Einbau	Wandmontage mit Klettbefestigung
Anzeige	1 Funktionskontrollleuchte
Schaltelement	1 Potentiometer
Sensorik	Sensorkette mit 8 Temperatursensoren (Messunsicherheit +/- 2 K), PVC-Flachbandkabel mit Polyurethanmantel (aktiver Bereich)
Sensorkettenlänge	aktiver Bereich 1,75 m, Gesamtlänge 3,35 m
Versorgung	5V_DC über Stecker-Schaltnetzteil 220 ... 240 V~

Anzeigemodul

Gehäuse	Polycarbonat (PC) mit Aluminiumdeckeln
Abmessungen	Ø 40 mm, Höhe 126 mm
Anzeige	8 LED-Paare Rot/Blau mit Mischlicht zur abgestuften Temperaturdarstellung
Anzeigebereich	stufenlos wählbar nach Einsatzzweck, z. B.: - Trinkwasser-Speicher: blau für T ≤ 20 °C, rot für T ≥ 50 °C * - Kombi-Speicher: blau für T ≤ 27 °C, rot für T ≥ 65 °C * (Werkseinstellung) - Pufferspeicher: blau für T ≤ 33 °C, rot für T ≥ 78 °C * * Die Temperaturangaben sind Labormesswerte. In der Praxis können die Werte je nach Einbausituation von den o.g. Werten abweichen. Eine individuelle Einstellung über das Basismodul wird empfohlen.
Versorgung	2 x Mignon AA 1,5 V

Prospekt

Anleitung
