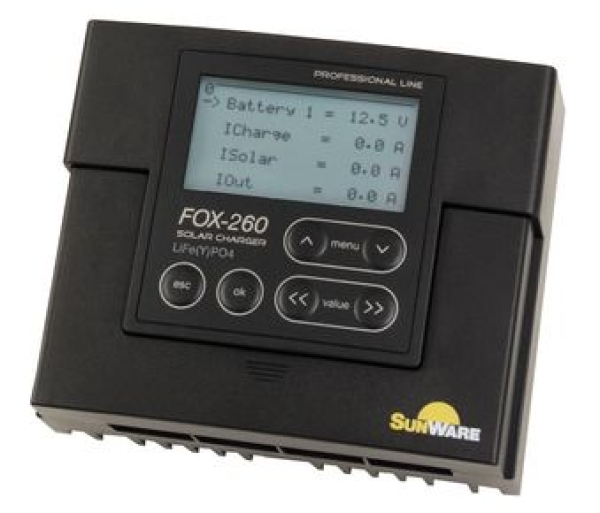

Solarladeregler FOX-260 Li Lithium 12V/24V 340W/680W 20 A von SUNWARE
Der FOX-260 Li wurde extra für moderne LiFe(Y)PO4 Batterien entwickelt. Er verarbeitet Modulströme bis zu 20 A.
12V / 24V Systemspannung
20 A max. Solarstrom (Isc)
340 Watt Solarpower bei 12V
680 Watt Solarpower bei 24V
20 A Tiefentladeschutz
LCD Anzeige
20 A max. Solarstrom (Isc)
340 Watt Solarpower bei 12V
680 Watt Solarpower bei 24V
20 A Tiefentladeschutz
LCD Anzeige
In den Regler ist ein beleuchtetes grafisches LCD-Display integriert. Mit der leicht bedienbaren Tastatur kann man zwischen den verschiedenen Anzeigen wählen und die Ladekennlinie des Reglers, auf Basis der Batterie-Daten, einstellen.
Selbstverständlich enthält der Regler einen Tiefentladeschutz, der die Batterie überwacht und vor schädlicher Tiefentladung schützt. Fällt die Batteriespannung zu stark ab werden die angeschlossenen DC-Verbraucher automatisch ausgeschaltet. Steigt die Batteriespannung wieder, werden die Verbraucher wieder automatisch eingeschaltet. Alternativ kann auch eine Nachtlichtfunktion genutzt werden, um während der Dunkelheit einen Verbraucher einzuschalten, z.B. LED-Leuchte.

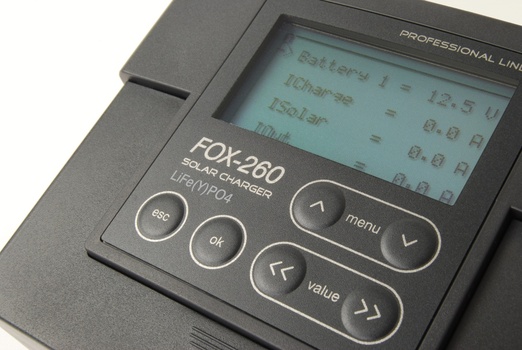

Das grafische und beleuchtete LCD-Display zeigt gut lesbar die aktuellen Informationen an:
Spannung der Batterie 1 [V]
Ladestrom [A]
erzeugter Modulstrom [A]
Stromverbrauch [A]
Ladezustand der Batterie (als Balkendiagram)
Nach einem Tastendruck bleibt die Hintergrundbeleuchtung 30 sec. aktiv.
Ladestrom [A]
erzeugter Modulstrom [A]
Stromverbrauch [A]
Ladezustand der Batterie (als Balkendiagram)
Nach einem Tastendruck bleibt die Hintergrundbeleuchtung 30 sec. aktiv.
Der Regler geht auf die Ladephasen einer LiFe(Y)PO4 Batterie ein:
1. SoftStart (max. 2A bei tiefentladenen Batterien)
2. Schnellladung (mit Zeitsteuerung - bis 80% voll)
3. Vollladung
4. Abschaltung
2. Schnellladung (mit Zeitsteuerung - bis 80% voll)
3. Vollladung
4. Abschaltung
Der Restart des gesamten Ladezyklus erfolgt sobald die Wieder-Einschaltspannung (~13,6V) unterschritten wurde oder aber spätestens alle 2 Monate.
Folgende Parameter können eingestellt werden (Default-Werte):
Lastabschaltspannung 11,4V ... 12,5V @12V-System
Schnellladespannung 14,0V ... 14,6V ... 15,2V @12V-System
Timeout der Schnellladung 4h ... 8h ... 20h
Abschaltstrom der Ladung 0,2A ... 1,0A ... 2,0A
Timeout der Vollladung 8h ... 16h ... 40h
Wiedereinschaltspg. der Ladung 13,0V ... 13,6VA ... 14,2V
maximale Ladetemperatur 30°C ... 45°C ... 75°C
minimale Ladetemperatur 0°C ... -25°C
Schnellladespannung 14,0V ... 14,6V ... 15,2V @12V-System
Timeout der Schnellladung 4h ... 8h ... 20h
Abschaltstrom der Ladung 0,2A ... 1,0A ... 2,0A
Timeout der Vollladung 8h ... 16h ... 40h
Wiedereinschaltspg. der Ladung 13,0V ... 13,6VA ... 14,2V
maximale Ladetemperatur 30°C ... 45°C ... 75°C
minimale Ladetemperatur 0°C ... -25°C
Diesen Artikel haben wir am Dienstag, 14. Juli 2015 in den Shop aufgenommen.
