Bieten wir nicht mehr an!

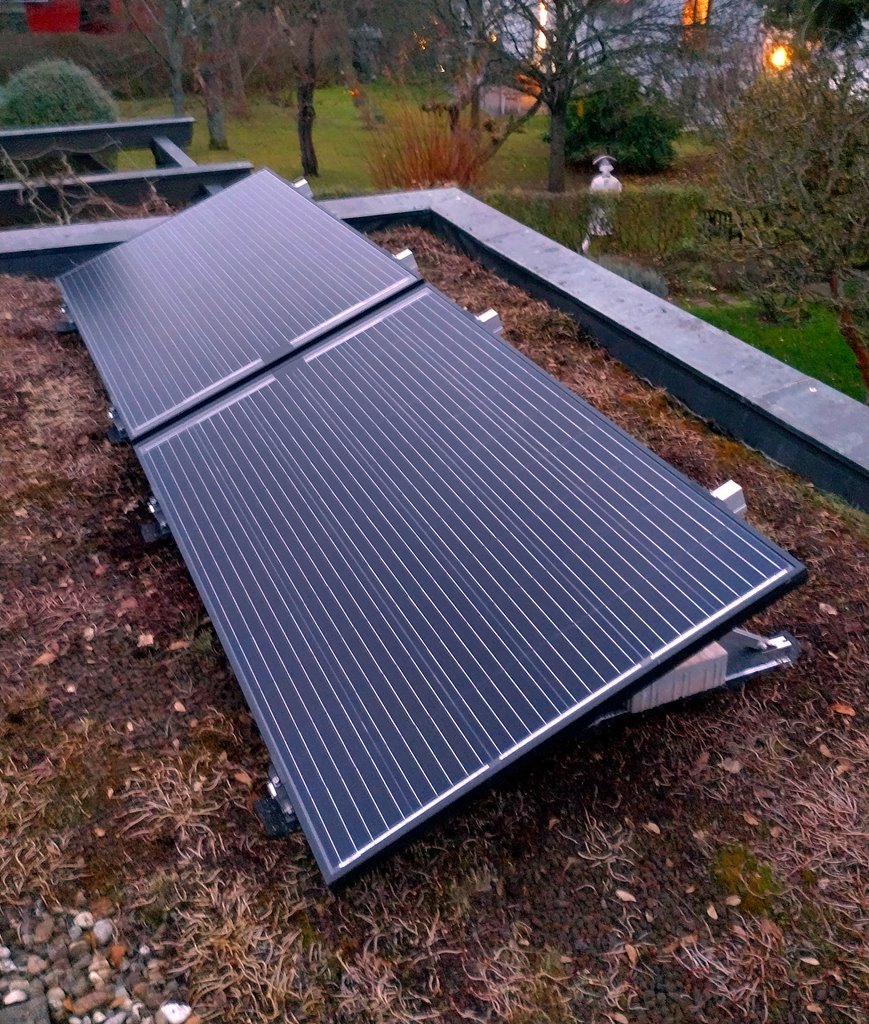

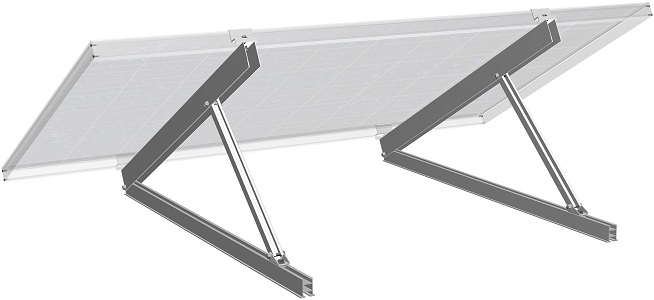

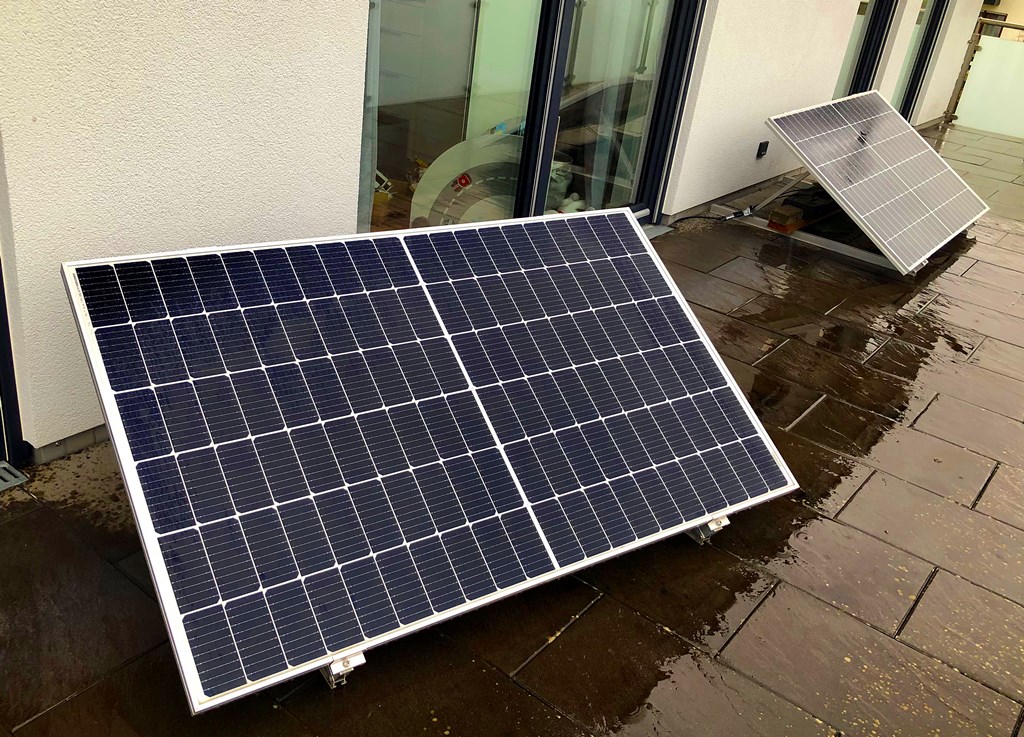

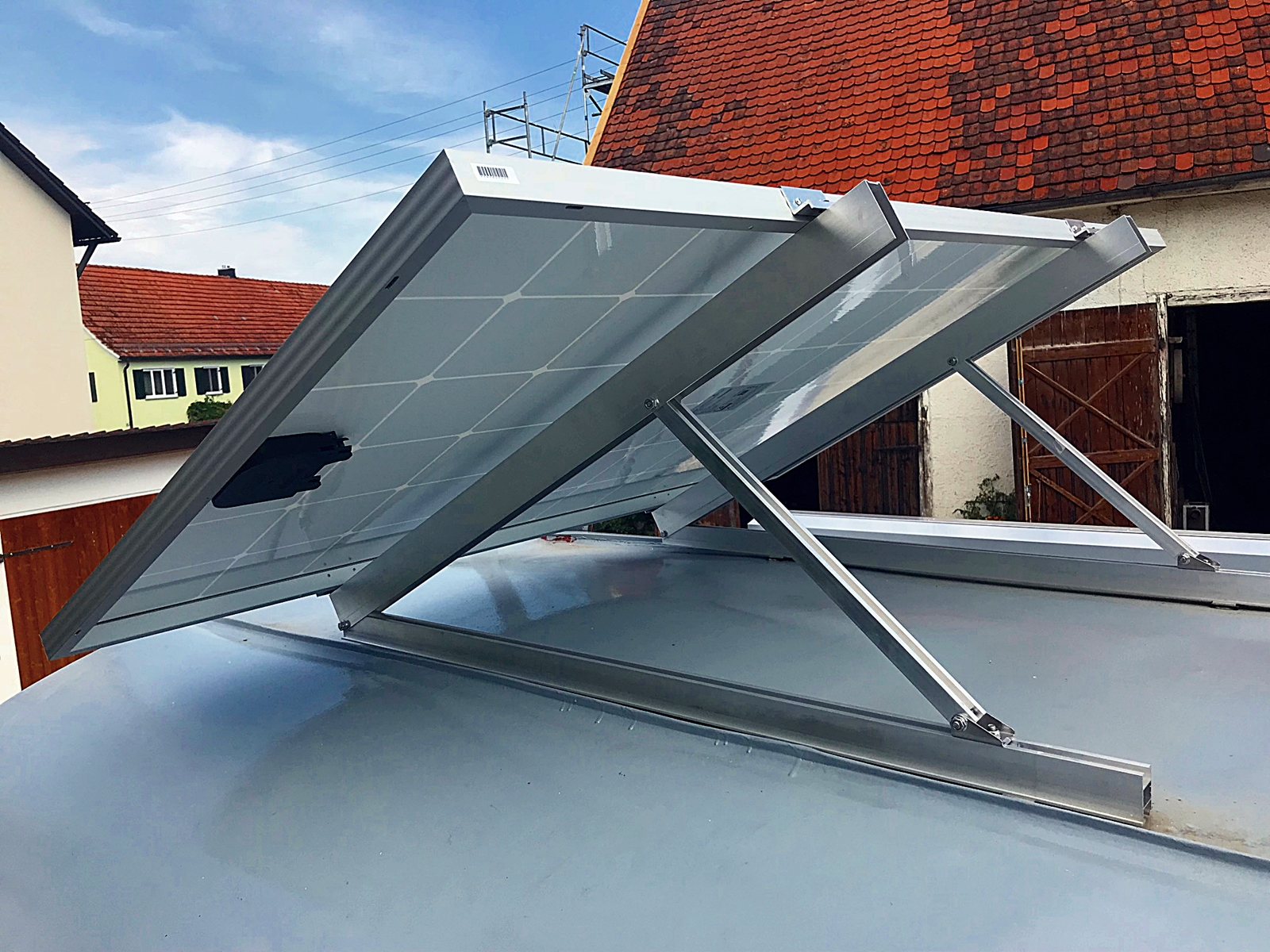

Bei der Wagner Tric F quer-Variante kann man die waagrecht liegenden Solarmodule stufenlos zwischen 18 und 43° (F30) oder 8 bis 25° (F15) neigen.
Ein Einzelgestell (= Set mit 2 Stütz-Winkel, inkl. 4 Modul-Randklemmen ab 32 mm Rahmenstärke) ist passend für Module bis ca. 1 x 2 m Fläche. Ein Winkel liegt mit 1190 mm auf dem Boden auf. Die obere Schiene kann maximal 1050 mm Modulbreite aufnehmen.

Wer unbedingt dieses Gestell möchte, aber abweichende Modulmaße hat, kann sich selbst etwas "basteln" (ohne Gewährleistung oder Garantie):

bei Solarmodulen mit nur 30 mm Rahmenstärke legt man etwas unter die Klemme (2 mm stark - Kunststoff oder Metall).

bei Solarmodulen über 1050 mm Breite wurde schon das C-Profil bauseits, mit einer zusätzlichen Lasche, verlängert, auf der dann die selbstschneidende Schraube des Klemmstückes greift.

Inkl. 4 Modulklemmen - passend zum jeweiligen Modultyp - bitte unbedingt Maße (Länge x Breite x Stärke) und Rahmen-Farbe angeben!
Ab sofort werden Bestellungen ohne diese Angaben nicht mehr bearbeitet. Die ständig notwendigen Rückfragen und Erinnerungen halten uns aktuell viel zu sehr auf!.

Die Stützen können beschwert oder auf/mit Dachpappe, Kiesblechen, Betonsteinen oder Sparrenankern verbohrt/verdübelt/verschraubt (extra) werden.

Einzel-Sets sind nur noch im Zusammenhang mit unseren Solar-Modulen, bzw. Mini-Netz-Anlagen lieferbar! Dann bitte dort an der Kasse "dazu schreiben".

Die neue Sondervariante Tric F quer 15° Variante ist besonders geeignet für Anwendungen im Sommer, in Südeuropa und wenn Module sehr flach liegen sollen (Statik, Optik):

Dieses Gestell kann auch grundsätzlich für die Fassaden-Montage benutzt werden. Der Neigungswinkel liegt dann allerdings bei 47 - 72° (optimal für tiefstehende Winter-Sonne). Etwas besser ist dann die Variante Tric F 60.

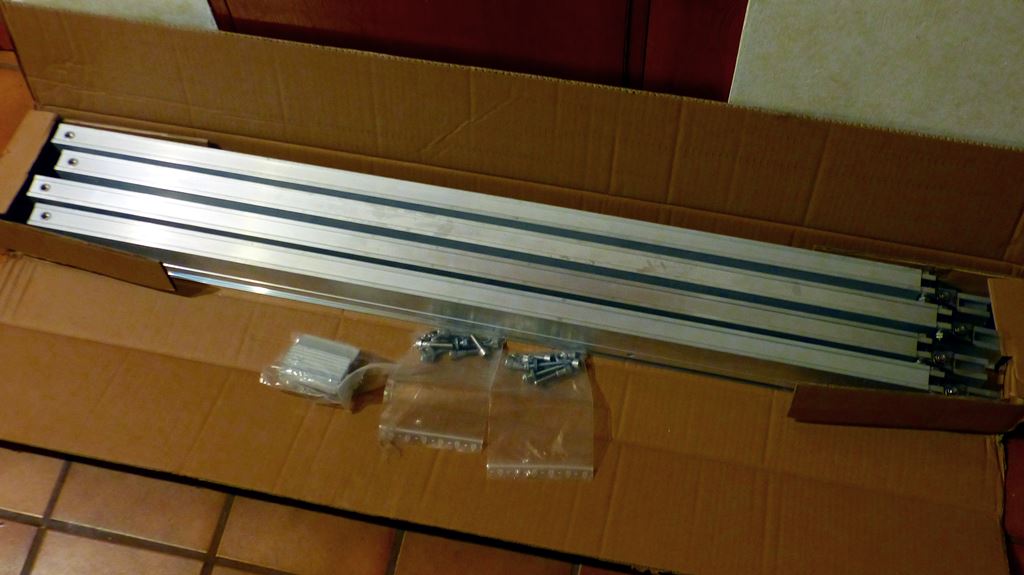

Die Stützen (hier 4 Stück für 2 Solarmodule) werden meist so platzsparend und fertig zusammengesteckt verpackt. Nur noch Schrauben rein, Module drauf, fertig...
Es kann (muss nicht) vorkommen, dass die Schienen auch mal leichte Kratzer aufweisen. Das hat keinen Einfluss auf die Funktion oder Langlebigkeit.
Wir weisen nur darauf hin, da 2022 erstmals, nach ca. 15 Jahren, ein Besteller leicht verkratzte Ware zurück gehen ließ. Unsere Gestelle sollen zukünftig jahrzehntelang Solarmodule sicher halten, aber nicht als Designer-Ausstellungstück in einem Wohnzimmer glänzen...

Einzelset-Lieferungen sind nur noch im Zusammenhang mit unseren Solarmodulen, bzw. Mini-Netz-Anlagen (CSW, Meyer Burger, Solitek) möglich!

Zusätzliches Montage-Material - bei Bedarf bitte separat angeben/bestellen (unter Hinweise):

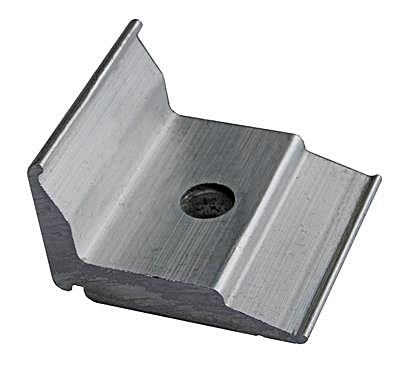

es gibt Klemmwinkel/Halter, die auf glatten Untergründen die Stützen direkt aufnehmen können.

- entweder als Betonstein-Montageset QUICK (8 dübellose Edelschrauben 7x65 mm, 8 Klemmhalter) = 26,00 € je Modul
- oder Betonstein-Montageset Standard (8 Dübel, 8 Schrauben 8x80 mm, 8 Klemmhalter) = 19,50 € je Modul
- oder auch nur Klemmhalter (für Bleche, u.s.w.) für bauseitige Schrauben/Nieten in 5,5 - 8 oder 10,5 mm - je 1,75 €/ Stück.

Weiterhin Sparrenanker/Stockschrauben für Schrägdächer (je nach Eindeckung)
- Sparrenanker (Ziegeltyp?) 2 je Schiene a ca. 11,00 €
- Stockschrauben (Länge?) 3 je Schiene a ca. 7,90 €

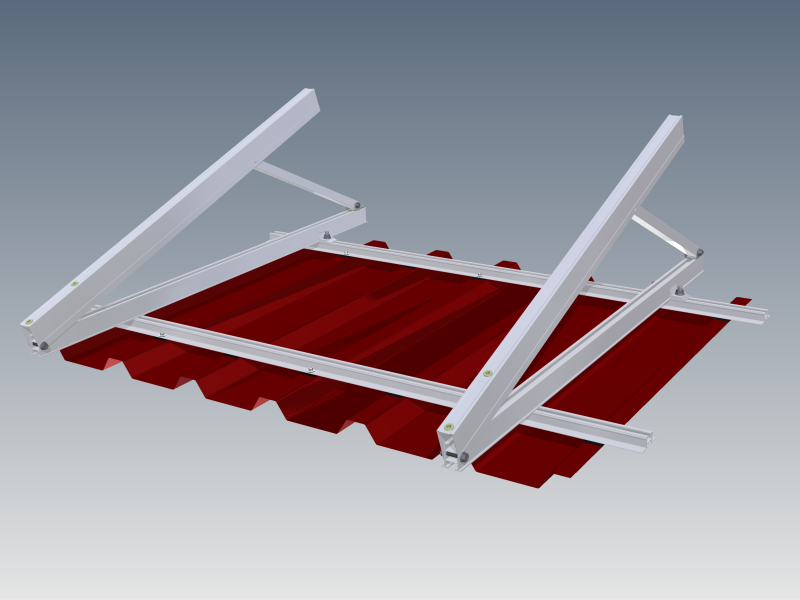

Ansonsten kann bauseits auch durch die Boden-Schienen gebohrt/geschraubt werden oder darauf beschwert werden oder man montiert auf zusätzlichen HDC-Querschienen.

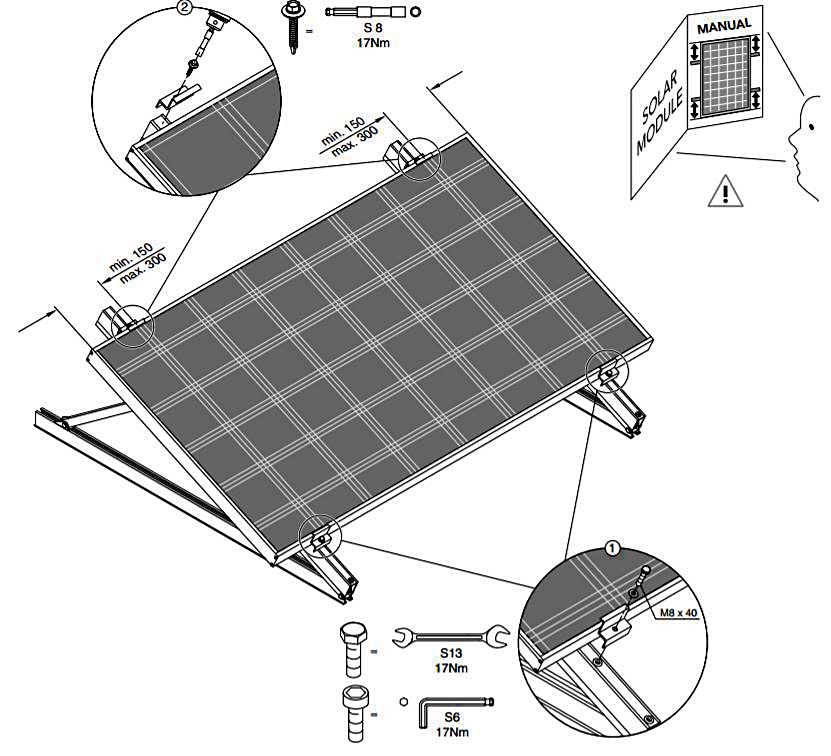

Wagner-Tric-F-Anleitung.pdf [1.020 KB]

Siehe auch Montage-Wissen und Flachdach-Montage

Diesen Artikel haben wir am Dienstag, 26. Mai 2015 in den Shop aufgenommen.
