Alternativ zu den Geräten die mittels Temperaturfühler an der Leitung in Gang gesetzt werden, bietet ÖKO-Energie bereits seit 2006 auch dieses, mittlerweile "berühmt" gewordene Modell an. Hierbei muss zwar das Wasserrohr aufgetrennt werden, um das Sensorteil, mit Flügelrad, einbauen zu können. Dafür ist die Reaktionszeit erheblich schneller, vor allem auch bei Betrieb von Spül- oder Waschmaschine. Das Gerät passt in alle Leitungs-Querschnitte, evtl. abweichende Verschraubungsgrößen bekommen Sie auch im Baumarkt.
Der ZIRKOMAT wird in Ihrem Heizraum montiert. Das Sensorteil kommt in der Nähe des Warmwasserspeichers in die Warmwasserleitung, der Temperaturfühler an die Zirkulationsleitung, und das Steuerteil wird, wie eine Schaltuhr, zwischen Steckdose und Stecker des Pumpenanschlusses gesteckt. Es sind sonst keine weiteren Montagearbeiten erforderlich!
Funktionsprinzip:
Man dreht den Warmwasserhahn kurz auf und zu. Dieser Impuls wird vom Sensorteil sofort registriert, und das Steuerteil schaltet die angeschlossen Zirkulationspumpe ein. Die (erkaltete) Wassersäule zwischen Warmwasserspeicher und Warmwasserhahn wird in die Zirkulationsleitung gepumpt und am Warmwasserhahn oder anderen Zapfstellen kann man ohne Wasser- und Energieverlust warmes Wasser entnehmen.
Einfach genial, umweltfreundlich und kostensparend
ZIRKOMAT mit Lerneffekt (auch abschaltbar)
Woher „weiß“ der ZIRKOMAT die Entfernung zwischen dem Warmwasserspeicher und dem obersten Warmwasserhahn?
Mit dem Temperatursensor, der sich am Rücklauf der Zirkulationsleitung befindet, wird beim ersten Betrieb die Umwälzzeit des Warmwassers gemessen. Der integrierte Computer halbiert daraufhin die gemessene Zeit. Bei allen zukünftigen Wasserentnahmevorgängen wird das Warmwasser nicht mehr durch den gesamten Kreislauf (Hinweg + Zirkulationsleitung) gepumpt, sondern nur noch bis zum obersten Wasserhahn. So werden Wärmeverluste und Stromverbrauch minimiert.
Seit 2013 wird generell die neue Version Vario ausgeliefert - ohne Mehrpreis!

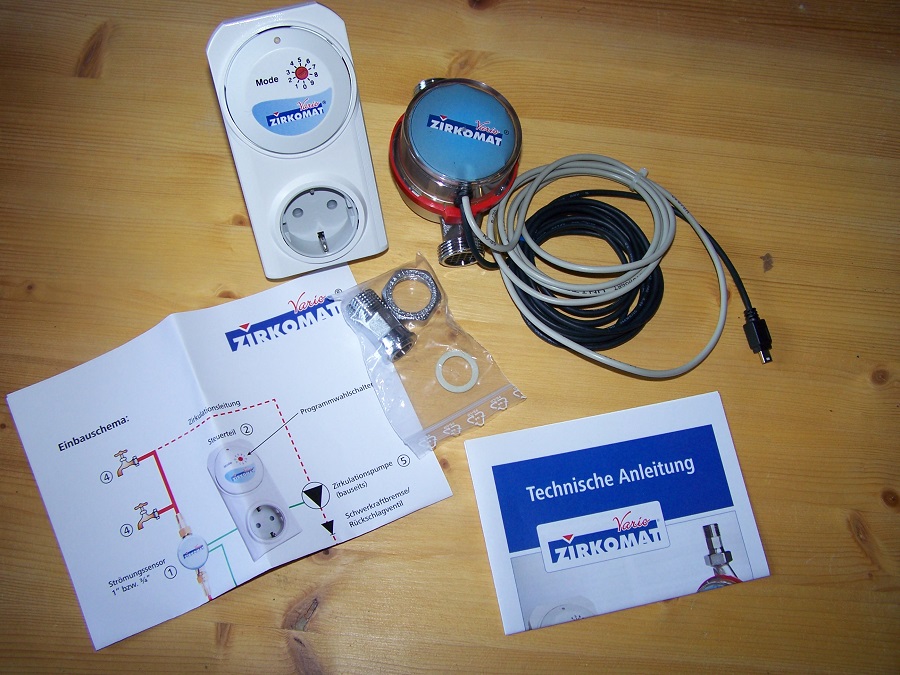

ZIRKOMAT Vario

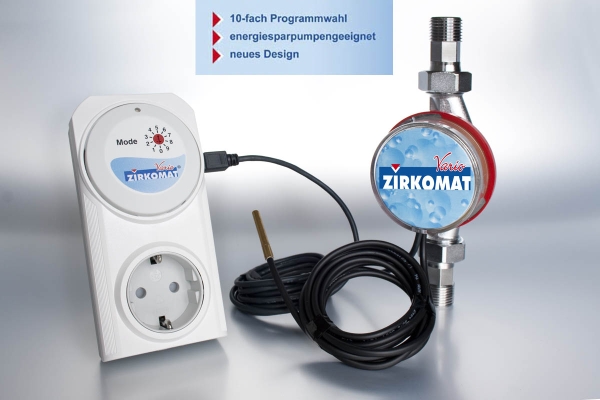

mit manuell abschaltbaren Lerneffekt, einstellbarer Empfindlichkeit und zusätzlichem Speicher-Temperaturfühler, der bei einer wöchentlichen Legionellenschaltung (Speicher-Erhitzung auf 60°C) die Zirkulation in Gang setzt, um die Leitung zu "spülen". Insgesamt 10 Programm-Möglichkeiten!
- Version mit 1" Sensor und 3/4" Rohranschlüssen (G =groß)
- Version mit 3/4" Sensor und 1/2" Rohranschlüssen (K=klein)
Bitte prüfen Sie VOR einer Bestellung die benötigte Größe!
Bei abweichenden Durchmessern können Sie bauseits passende Übergangs-Verschraubungen einsetzen!
Seit Corona kann es auch manchmal ein bisschen länger dauern - wenn es Probleme beim Kleinteile-Nachschub gibt!
ZIRKOMAT-Funktionsprinzip
Ferngesteuerte Zirkulationspume
Mit dem patentierten und ausgezeichneten ZIRKOMAT wird der Wasserhahn zur Fernbedienung der Zirkulationspumpe. Diese richtet sich ab sofort nach Ihrem Bedarf. Ein bedarfsunabhängiger und teurer Dauerbetrieb oder ein Betrieb in starren Zeitfenstern gehören damit der Vergangenheit an.
Einfach zu installieren
Das ZIRKOMAT Sensorteil (1) kommt in der Nähe des Warmwasserspeichers (6) in die Warmwasserleitung, der Temperaturfühler (3) an die Zirkulationsleitung, und das Steuerteil (2) wird wie eine Schaltuhr zwischen Steckdose und Stecker des Pumpenanschlusses gesteckt. Es sind keine weiteren Montagearbeiten in der Wohnung oder im Haus erforderlich!
Funktionsprinzip
Man dreht den Warmwasserhahn (4) kurz auf und zu. Dieser Impuls wird vom Sensorteil (1) registriert, und das Steuerteil (2) schaltet die Zirkulationspumpe (5) ein. Die (erkaltete) Wassersäule zwischen Warmwasserspeicher (6) und Warmwasserhahn (4) wird in die Zirkulationsleitung gepumpt und am Warmwasserhahn können Sie ohne Wasser- und Energieverlust warmes Wasser entnehmen.
Einfach genial, umweltfreundlich und kostensparend
Der ZIRKOMAT ermöglicht damit eine echte, sparsame, verbrauchsabhängige Nutzung der Warmwasserzirkulation ohne Einschränkung des Komforts. Mit dem ZIRKOMAT sparen Sie Wasser, Geld und Energie weil:
- Zirkulationsleitungen gerade bei Dauerbetrieb der Zirkulationspumpe viel Wärme abstrahlen (Zirkulationsleitungen werden oft in der Wand verlegt und daher nicht isoliert)
- eine Zirkulationspumpe, die sich nur bei Bedarf einschaltet, weniger Strom verbraucht und einem geringeren Verschleiß unterliegt.
Technische Daten
| ZIRKOMAT | ZIRKOMAT- Vario |
|
| Stromversorgung | 230V~, 50/60Hz | |
| Absicherung | 3,15AT | |
| max. Schaltleistung | 250VA Motorlast | |
| Wiedereinschaltsperrzeit | 1min | 10min |
| Temperatureinschaltsperre | 35°C | variabel |
| Einbauabstand von induktiven Verbrauchern (Pumpe) | mindestens 50cm | |
| Warmwasserumwälzung (Frischeschaltung) | 10h | 6h |
| Abmessungen: Sensorteil – 3/4"-Ausführung Sensorteil – 1"-Ausführung |
110mm 130mm |
|
| Steckerteil (BxTxH in mm) | 60x50x80 | 70x45x140 |
| Deutsches Gebrauchsmuster Nr. | DPA-G 94 16 613.7 | |
| Version/Serie | 8 | 400X |
Nachteile der konventionellen Warmwasserversorgung
1. Fall: Keine Zirkulationspumpe
Nach dem Aufdrehen des Warmwasserhahnes müssen Sie eine große Menge Wasser ablaufen lassen, bevor Sie warmes Wasser entnehmen können. Abhilfe schafft eine Zirkulationspumpe. Allerdings muss eine Zirkulationsleitung vorhanden sein. Diese Voraussetzung ist aber meistens gegeben.
2. Fall: Zirkulationspumpe im Dauerbetrieb
In diesem Fall ist das Wasser pausenlos in Bewegung – und zwar unabhängig davon, ob Sie einen Warmwasserhahn aufdrehen oder nicht. Rund um die Uhr wird das Wasser vom Warmwasserpeicher zum Warmwasserhahn und wieder zurück zum Warmwasserspeicher gepumpt. Vorteil: Sie können zu jeder Tag- und Nachtzeit sofort warmes Wasser entnehmen. Nachteil: Sie verbrauchen zu jeder Tag- und Nachtzeit Energie: einerseits als Strom, andererseits als Wärmeverlust.
3. Fall: Zirkulationspumpe mit Zeitschaltuhr
Im dritten Fall ist die Zirkulationspumpe mit einer Zeitschaltuhr kombiniert. Innerhalb der Schaltzeit arbeitet die Zirkulationspumpe im Dauerbetrieb (s. Fall 2), außerhalb der Schaltzeit können Sie nicht sofort warmes Wasser entnehmen (s. Fall 1).
