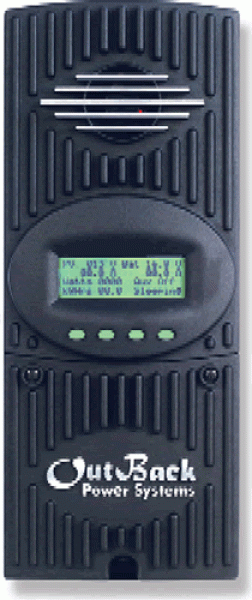

Outback FlexMax MPPT für hochwertige Großanlagen
Mit den Outback Maximum Power Point Tracking (MPPT) PV Ladereglern MX 60 oder 80 nutzen Sie Ihre Solarstromanlage bestmöglich aus. Die MX-MPPT-Regler haben einen Dauerausgangsstrom von bis zu 60 oder 80 A und können für Batteriesysteme von 12 bis zu 60 V und Solargeneratoren mit einer Leerlaufspannung bis zu 150 V verwendet werden.
Die MX-Regler können für praktisch alle Batteriearten und Ladeverfahren eingestellt werden.
Die MX-Regler erlauben die Verwendung einer höheren Solargeneratorspannung an einer niedrigeren Batteriespannung. So kann man z.B. eine 24V-Batterie mit einem 48V-Solargenerator laden. Die Kabelquerschnitte und Verluste zwischen Solargenerator und dem Aufstellungsort des Reglers werden verringert und der Wirkungsgrad der Solarstromanlage erhöht.
Mit dem MX80 oder MX60 liegt die Spannung maximaler Leistung (MPP) immer über der Batteriespannung, auch wenn die Solarmodule heiss sind, oder wenn für eine Gasungsladung die Batteriespannungangehoben werden soll.
Der MX80 und der MX60 sind mit einer einfach zu bedienenden und einfach zu verstehenden Bedienungseinheit mit einer vierzeiligen beleuchteten Anzeige mit vier Tasten ausgestattet. An den MX80/60 kann auch die Fernbedienung OutBack MATE angeschlossen werden. Sie kann in einer Entfernung von bis zu 300 m vom MX installiert sein. Bis zu 4 bzw. 10 MX80/60 können damit kontrolliert werden (Über die Verteilungen Hub4 oder Hub10).
Die Fernbedienung MATE stellt auch eine RS232-Schnittstelle für das Aufzeichnen und Überwachen der Daten mit einem PC bereit. Der MX80/60 weist einen Hilfsausgang auf, der dazu dienen kann, ein Relais oder einen Kontakt zu steuern. In Anlagen mit Windrädern kann er zum Umschalten des Windrades von der Batterie auf eine Hilfslast dienen, oder, er kann Verbraucher abschalten, wenn die Batteriespannung niedrig ist, und er kann für noch andere Funktionen benutzt werden.
max. / empfohlene Leistung Solarmodule
12 VDC = 900 Watt / 750 W
24 VDC = 1800 Watt /1500 W
48 VDC = 3600 Watt / 3000 W
60 VDC = 4500 Watt / 3750 W
max. Leerlaufspannung 150 Volt DC
Eigenstromverbrauch < 1 Watt
Lademodus 5-stufig: Bulk, Absorption, Float, Silent, Equalization
Spannungseinstellung von 10 - 60 VDC
Wirkungsgrad
97.5% @ 80 A bei 48 VDC-System
98.1% @ 60 A bei 48 VDC-System
LCD-Display 4-Zeilen mit Hintergrundbeleuchtung
Fernbedienungs-Interface
RJ45 Stecker – CAT 5 Kabel 8-adrig
zul. Umgebungstemperatur -40° bis +60°C
Abmessungen (H x B x T)
413 x 140 x 100 mm
400 x 140 x 100 mm
Gewicht 5.56 kg/ 5.3 kg
