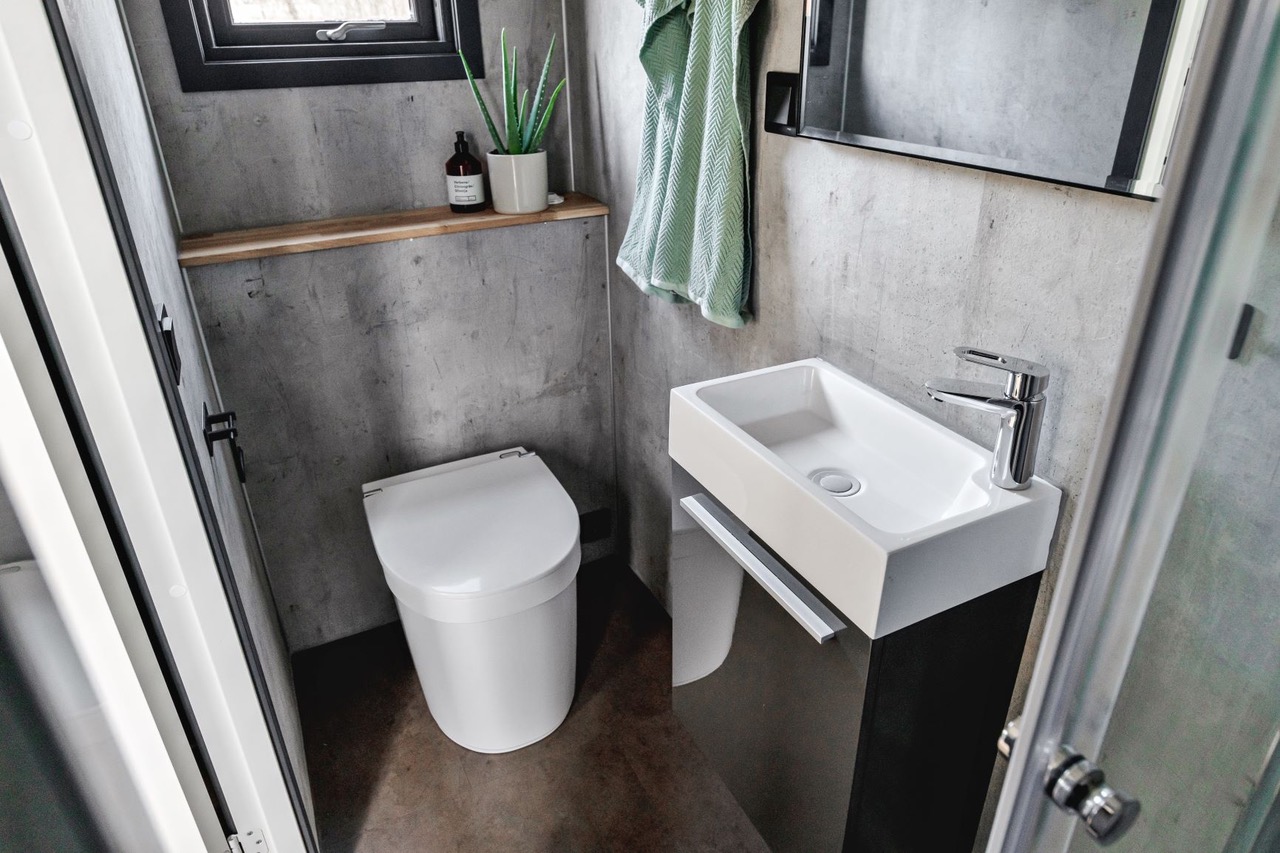

Tiny® ist die neueste Erweiterung bei den Separations-Toiletten von Separett.
Das kleinere Design und die Erfahrungen aus mehreren Jahrzehnten haben zu einer modernen Urin-Separations-Toilette geführt, die sich besonders für Installationen eignet, bei denen der Platz begrenzt ist.
| Tiny-In Modell 1270 mit integriertem 7 l Urin-Behälter | Tiny-Ex Modell 1271 mit Urinableitung nach Außen |

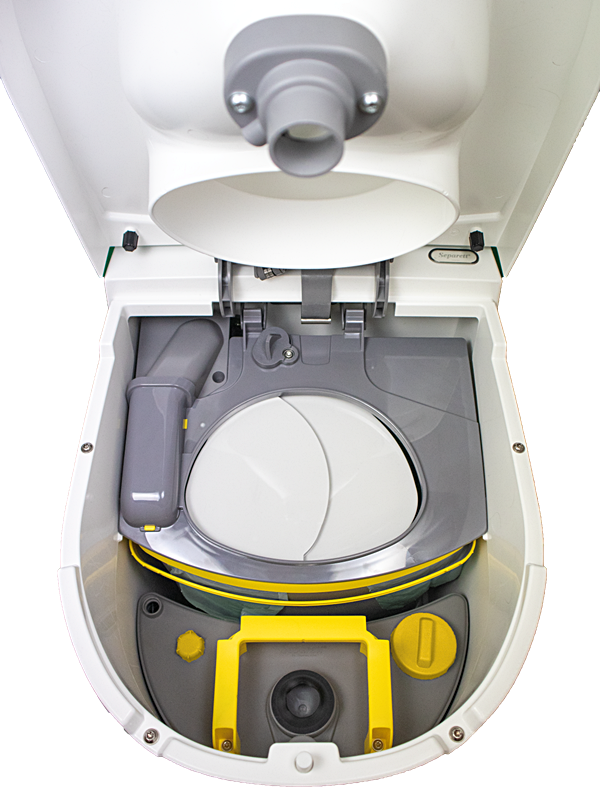

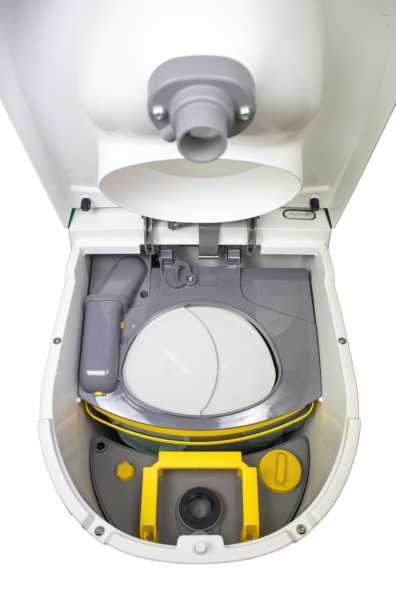

 Geschlossenes System. Dieses Modell von Tiny enthält sowohl flüssige als auch feste Abfälle in der Toilette mit zwei Behältern - Einen für Urin und Einen für "Festes". Wenn die Toilette dauerhaft von 2 Personen benutzt wird, muss der Abfallbehälter wahrscheinlich einmal pro Woche geleert werden. Der Urinbehälter muss ca. 2-3 mal pro Woche geleert werden. Der Urinbehälter verfügt über einen Sensor, der dem Separett-Logo ein Signal gibt, das rot leuchtet, wenn der Behälter entleert werden muss. |

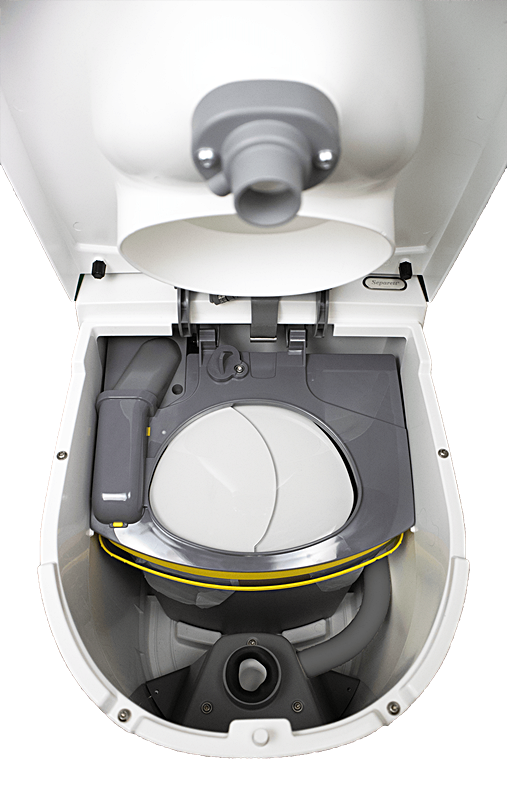

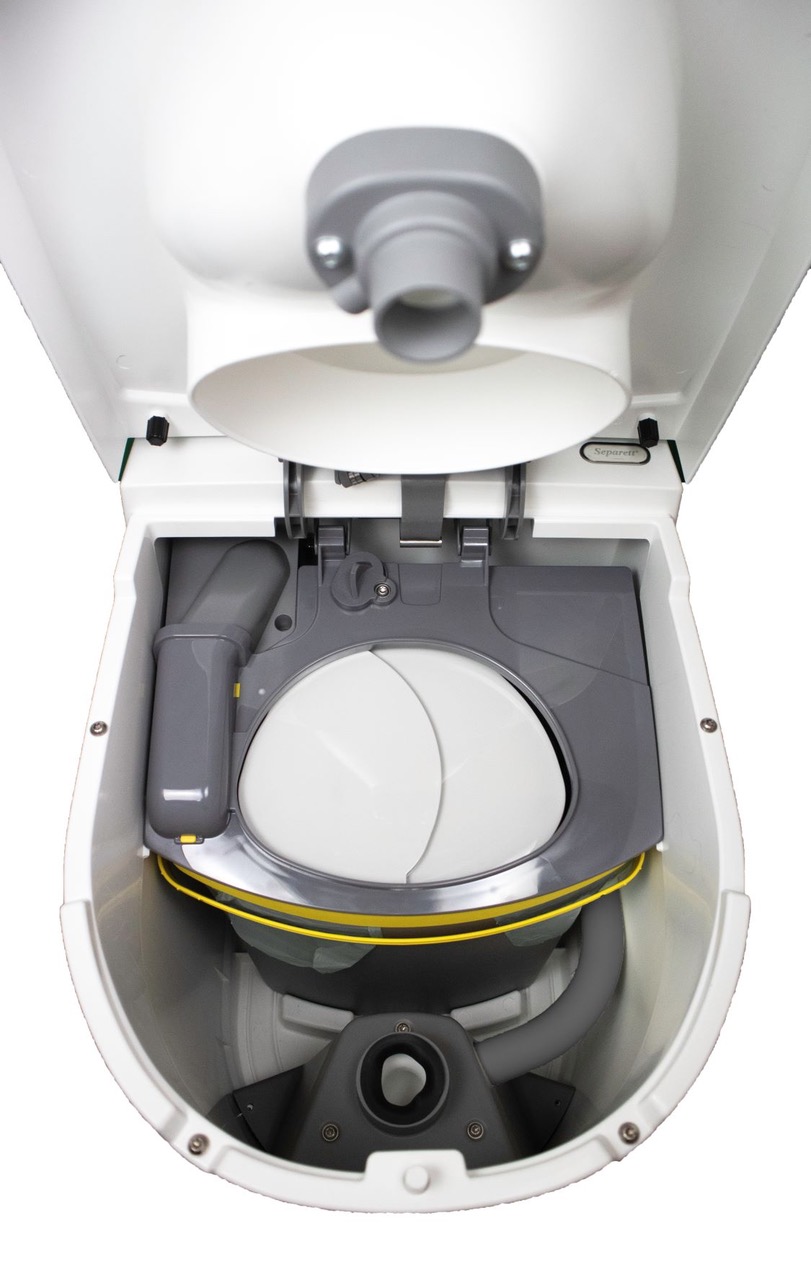

 Dank der Urinabscheidung werden sowohl der Geruch als auch das Volumen des Abfalls, der entsorgt werden muss, reduziert. Was aus der Toilette kommt, ist nur die Luft aus dem 50-mm-Rohr, die aus dem Toilettenraum gesaugt wird und Urin, aus einem 32-mm-Rohr hinter der Toilette. Wenn die Toilette von 2 Personen dauerhaft benutzt wird, müssen Sie den Behälter für das Feste wahrscheinlich einmal pro Woche entleeren. Der Urin wird in einen externen Behälter geleitet, der bei Bedarf entleert wird - je nach Volumen. |
Hygienisch und geruchlos.
Die Betriebssicherheit von Tiny "In oder Ex" ist hoch und die Installation der Toilette ist einfach. Der Ventilator leitet den Geruch aus, der sich trotz Urinabscheidung, bildet und trägt auch zu einem besseren Raumklima bei, indem er die Luft im Raum ständig in Bewegung hält. Der Lüfter ist effektiv und leise und im Dauerbetrieb am effektivsten.

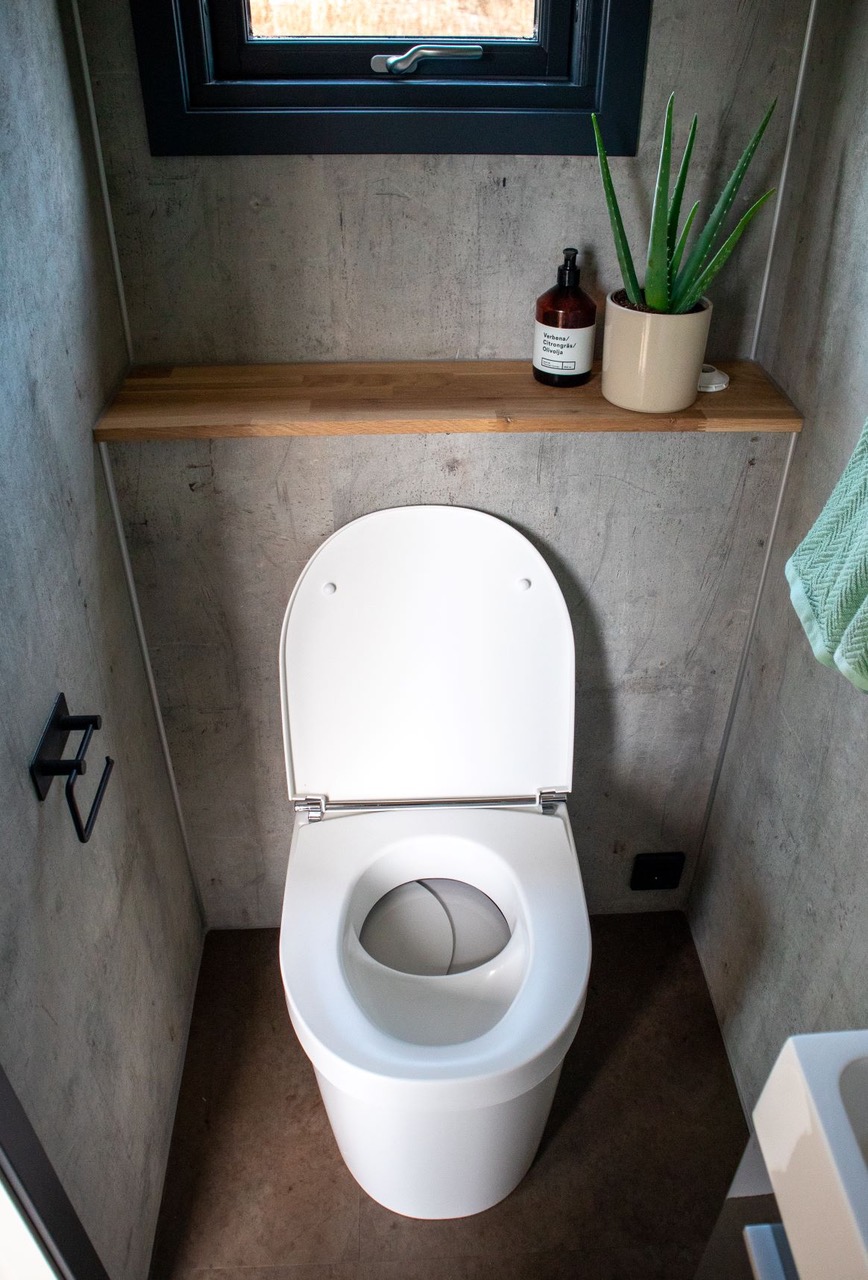

Der Sichtschutz verbirgt den festen Abfall im Behälter und wird zur Seite geschoben, wenn Sie sich hinsetzen, um die Toilette zu benutzen. Dies führt dazu, dass Sie den Toilettenabfall nur sehen, wenn es Zeit ist, den festen Abfall zu entleeren.
Produktdaten:
Funktion: Batteriebetrieb/ SolarbetriebKapazität: Unbegrenzt (je nach Entleerung)
Produktgewicht: 8,5 kg
Max. Benutzergewicht: 150 kg
Produktabmessungen: Länge 49,7 cm | Breite 39,8 cm | Höhe 47 cm
Sitzhöhe: 44-45 cm
Verpackungsgröße: Länge 52,5 cm | Breite 40,5 cm | Höhe 50 cm
Material: Hochglanz-Polypropen - recycelbar
Urinsammelkanister: 7,1 l oder nach extern
Entleerungsintervall: bei 4 Benutzern (Flüssigkeiten) wenn der Behälter voll ist
Fäkaliensammelbehälter: 14,5 l
Entleerungsintervall: bei 4 Nutzern (Feststoffe) ca. 2 mal pro Woche
Energiebedarf Lüfter: 0,04 kWh/Tag
Anschluss: 1,55 m 110/240-12 V Universaladapter oder 1,9 m Batteriekabel1,6
Anschluss-Werte: 12 V / 1,6 W / 133 mA
Lüftungsrohr: Ø50 mm
Geräuschpegel im Betrieb: <30 dB(A)
Die Separett Tiny stellt keine besonderen Anforderungen an die Raumtemperatur und arbeitet sowohl in kalten, als auch in warmen, Räumen. Es muss nur ein Entlüftungsrohr angebracht werden und, je nach Modell, auch eine Urin-Ablaufleitung.
Die Toilette ist so konstruiert, dass sie auf dem Boden steht und an der Wand anliegt. Für zusätzliche Stabilität kann sie entweder am Boden, an der Wand oder an beiden befestigt werden.
Bohren Sie Löcher gemäß Installationsvorlage
Die beiliegende Installationsvorlage zeigt mögliche Installationsoptionen für Urinabläufe und Belüftungsrohre durch die Wand hinter der Toilette oder durch den Boden. Diese Optionen ermöglichen eine Installation ohne sichtbare Rohre.
Lüftungsrohr einbauen
Die Toilette ist für 50 mm Rohre (Außendurchmesser) ausgelegt. Für eine optimale Funktion wird empfohlen, das Separett-Installationskit zu verwenden, das Rohre und Winkel in den richtigen Abmessungen aufweist. Separett Tiny kann zusätzlich mit bis zu 5 Metern Lüftungsleitung und 2 90-Grad-Biegungen installiert werden. Die Luft kann durch eine Wand, einen Boden oder ein Dach in einen Dachboden und durch eine geeignete Seite des Hauses nach außen geführt werden. Wenn bereits ein Lüftungsrohr aus einer früheren Toiletteninstallation vorhanden ist, kann die Toilette angeschlossen werden dieser Kanal, vorausgesetzt, er ist nicht kleiner als 50 mm und erfüllt die Rohrleitungsanforderungen.
Wenn Sie längere Rohrleitungen benötigen, die die oben genannten Empfehlungen überschreiten, können Sie einen zusätzlichen Ventilator installieren (Artikelnummer 13008). Die Toilette wird mit einer Kupplung geliefert, mit der das mitgelieferte 40 cm lange 50 mm-Rohr an ein 1,5-Zoll-Rohr angeschlossen werden kann (Plan 40).
Urinschlauch installieren
Die Toilette wird mit einem 2 m langen Urinschlauch geliefert. Verwenden Sie zum Anschließen an die Toilette die mitgelieferte gerade Verbindung oder die 90-Grad-Verbindung. Wie bei der Installation der Lüftungsrohre ist es möglich, den Urinschlauch so anzuschließen, dass an der Stelle, an der die Toilette installiert ist, kein Rohr sichtbar ist. Dies wird erreicht, indem die 90-Grad-Verbindung nach unten abgewinkelt wird oder die gerade Verbindung verwendet wird, wie in den folgenden Abbildungen gezeigt.
Wartung und Reinigung
Separett Tiny sollte mit einem umweltfreundlichen, nicht scheuernden Reiniger gereinigt werden. Diese Toilette besteht aus einem starken, hochglänzenden Polypropylen-Material, das bei Verwendung eines
Scheuermittels oder eines Scheuerlappens Kratzer bekommen kann.
Der Ventilator sollte ununterbrochen laufen, um Gerüche im Badezimmer zu vermeiden. Spülen Sie den Filter im Gebläsekanal regelmäßig mit Wasser aus, um eine gute Entüftung zu gewährleisten.
1 x 90-Grad-Rohrverbinder für Entlüftung
1 x Wanddurchführungsrohr 0,4 m (d 50mm)
1 x Rohradapter 50 mm bis 1,5”
1 x Lüfterfilter
1 x Ablaufreiniger als Warenprobe
10 x kompostierbare Beutel „Tiny“
1 x Aufsaugtuch „Tiny“
1 x Erweiterung für Urinschale
3 x Befestigungsschrauben für die Wand- oder Bodenhalterung
1 x Feststoffbehälter mit Deckel
1 x Körbchen für Ablaufreiniger
1 x Lüftungsgitter 50 mm
1 x Regenhaube „Tiny“
2 x Schrauben für Regenhaube
1 x Silikontube
1 x Skizze über die Montageabmessungen
1 x Universal-Trafo 110-240V
1 x 12V-Batteriekabel
